久久人人爽人人爽av片-四虎最新在线永久免费-日韩一区二区三区无码a片-99久久国产成人免费网站

歡迎來到泰安佳路通工程材料有限公司！

電話：0538-8660008   手機：18205483839

新聞分類

NEWS

聯系我們

更多>>

聯 系 人：張經理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區北集坡街道辦事處西百子坡村
郵     箱：[email protected]

新聞詳細

您現在的位置：首頁 > 新聞動態 >行業動態

守護人工湖防滲效能 施工后檢測核心要點解析

瀏覽次數：次信息來源：泰安佳路通工程材料有限公司發布時間：2026/1/17
人工湖防滲膜施工后的檢測工作，是驗證防滲體系完整性、杜絕滲漏隱患的關鍵環節，直接決定人工湖后期運行穩定性與水資源利用率。本文結合行業檢測規范與實操經驗，梳理人工湖防滲膜施工后核心檢測內容與標準，為工程質量驗收提供專業指引。

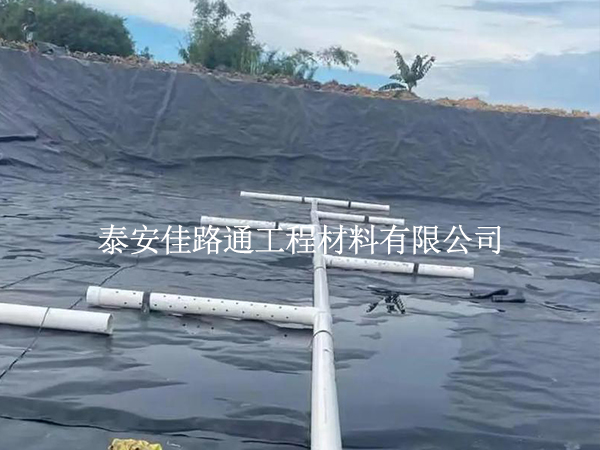

一、前期準備與外觀基礎檢測
檢測前需完成場地清理，移除防滲膜表面臨時壓固物、雜物及浮塵，確保檢測面無遮擋、無干擾。同步核查施工資料，包括防滲膜出廠合格證、施工日志、焊接記錄、搭接參數等，確認施工流程符合設計要求，為針對性檢測奠定基礎。
外觀檢測采用全范圍目測結合局部巡檢方式，重點排查防滲膜表面是否存在破損、劃傷、褶皺、老化變色等問題，核查搭接邊是否平整貼合、無翹邊、無漏焊，錨固部位是否牢固、無松動，節點部位（陰陽角、管道貫穿處）是否密封完好、無裂縫。對發現的疑似缺陷做好標記，納入后續專項檢測范圍。
二、焊縫專項檢測（核心檢測環節）
焊縫是防滲膜防滲體系的薄弱點，需按規范開展全方位檢測，確保焊縫強度與密封性達標。檢測需在焊接完成24小時后進行，避免焊縫未完全固化影響檢測結果。
熱熔焊縫優先采用氣壓檢測法，將焊縫兩端封堵，通過充氣裝置注入空氣，使焊縫內部氣壓達到0.25MPa，保持30分鐘后觀察氣壓變化，壓降不超過2%且焊縫無漏氣現象為合格；若氣壓下降過快，需排查焊縫漏點并及時修補，修補后重新檢測。
擠壓焊縫及節點部位采用真空檢測法，在焊縫表面覆蓋真空罩，抽真空至25kPa負壓狀態，保持30秒，觀察罩內是否出現氣泡，無氣泡即為合格。同時按不低于焊縫總長度3%的比例抽樣，進行剝離強度試驗，確保焊縫強度不低于防滲膜母材強度的85%。
三、膜體完整性電火花檢測
針對大面積防滲膜本體及焊縫區域，采用電火花檢測儀開展完整性掃描檢測，排查肉眼無法識別的微小破損、針孔等隱患。檢測前需確認防滲膜表面干燥、無積水，避免水分影響檢測精度。
檢測時根據防滲膜厚度調整儀器電壓，常規厚度膜材采用30-50kV電壓，探頭沿膜面勻速移動，移動速度不超過0.3m/s，確保無檢測盲區。當探頭靠近破損點時，儀器會發出聲光報警，及時標記破損位置，采用專用修補材料進行補丁修補，修補范圍需超出破損邊緣30cm以上，修補后再次進行電火花復檢，直至合格。
四、節點與錨固部位強化檢測
人工湖陰陽角、管道貫穿處、膜體與岸坡銜接處、錨固溝等節點部位，因受力復雜、施工難度大，易出現滲漏隱患，需開展強化檢測。對陰陽角節點，采用真空檢測法全覆蓋檢測，核查補強層與膜體、基層的貼合度；對管道貫穿處，檢查密封膠泥填充是否密實，防水毯（若有）與管道、防滲膜的銜接是否牢固，必要時進行蓄水試驗驗證密封性。
錨固部位檢測重點核查膜體嵌入深度、固定方式是否符合設計要求，回填壓實是否到位，無松動、無位移，錨固溝內無積水、無雜物，確保膜體不會因外力牽拉導致破損滲漏。
五、蓄水驗收與**終質量評定
外觀、焊縫及完整性檢測合格后，開展蓄水驗收試驗，模擬人工湖實際運行狀態驗證整體防滲效果。蓄水分階段進行，首次蓄水至設計水位的1/3，靜置24小時觀察滲漏情況；無滲漏后繼續蓄水至2/3水位，再次靜置24小時，**后蓄水至設計水位，保持72小時。
蓄水期間定期觀測水位變化，計算滲漏量，人工湖滲漏量需控制在設計允許范圍內（通常不超過0.05m³/(m²·d)），同時檢查岸坡、節點部位是否有滲水、濕漬現象。所有檢測項目合格，且施工資料齊全、檢測數據達標，方可評定防滲膜施工質量合格；若存在不合格項，需整改后重新檢測，直至全部達標。
人工湖防滲膜施工后檢測需遵循“全面覆蓋、重點突出、數據支撐”原則，嚴格落實各環節檢測標準。只有通過科學規范的檢測，才能徹底排查滲漏隱患，充分發揮防滲膜的防滲效能，保障人工湖長期穩定運行。


相關標簽：
