蓄水池防滲膜“厚薄不一”？根源在這里
瀏覽次數：次信息來源：泰安佳路通工程材料有限公司發布時間：2025/12/18

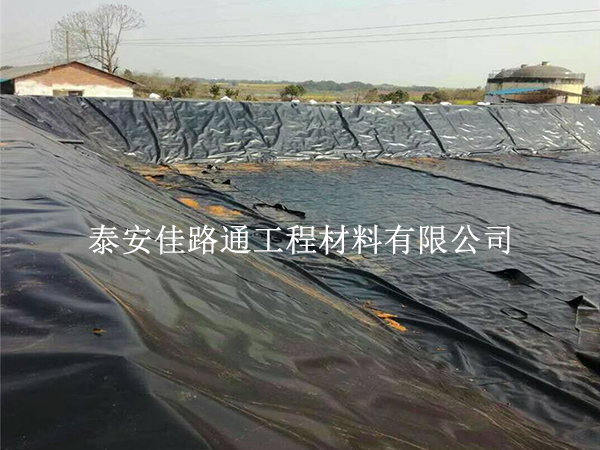

蓄水池防滲膜的厚度均勻性，是保障其抗壓力、抗穿刺及防滲性能的核心。若鋪設后膜材厚度出現明顯波動，薄弱區域易先破損滲漏，直接縮短蓄水池使用壽命。這種“厚薄不一”的問題，并非單一環節導致，而是貫穿膜材生產、運輸存儲至現場施工的全流程隱患疊加。以下是造成蓄水池防滲膜鋪設厚度不均的主要原因。一、生產環節：源頭把控失準留隱患膜材自身的厚度偏差，是鋪設后厚度不均的根本原因，生產過程中原料供給、設備運行的細微問題，都會直接體現在成品上。1. 原料熔融與供給不穩定生產時高密度聚乙烯等原料的熔融溫度控制不當，局部過熱或未充分熔融，會導致熔體粘度不均，擠壓成型時膜材厚度自然出現波動。原料供給系統若存在卡料、送料速度忽快忽慢的問題，進入成型設備的原料量不穩定，膜材因填充量差異會出現“時厚時薄”的情況。部分小廠摻混不同密度的回收料，原料成分復雜更易引發熔融不均，加劇厚度偏差。2. 成型設備調試與運行偏差壓延機是決定膜材厚度的核心設備，若輥筒間隙調整不精準，或輥筒兩端壓力不一致，會導致膜材邊緣與中間厚度出現明顯差異。輥筒表面磨損不均、存在凹陷或附著物，會在膜材表面形成周期性的厚度薄弱點。此外，生產線速度與壓延速度不匹配，速度突變時膜材易被過度拉伸或擠壓，造成局部厚度變薄。3. 成品檢測與篩選缺位正規廠家會對成品進行連續厚度檢測，而部分劣質膜材生產時省略這一步，或僅抽樣檢測，無法覆蓋所有成品。當生產過程中出現厚度超標的半成品時，未及時停機調整，直接流入市場，導致施工前就已存在厚度隱患。二、運輸存儲：不當操作引發二次損傷膜材從生產廠到蓄水池施工現場的流轉過程中，若防護不當，會導致局部擠壓、拉伸，破壞原有厚度均勻性。1. 運輸過程擠壓與摩擦運輸時膜材卷堆放過高，下層膜材受重壓易出現局部壓實變薄；固定不牢固時，膜材卷在運輸顛簸中相互碰撞、摩擦，邊緣或表層易被擠壓變形，出現厚度減薄。若運輸車輛車廂內有尖銳凸起，會刺穿膜材或造成局部凹陷，形成厚度缺陷。2. 現場存儲不規范施工現場膜材未按要求存放在平整干燥的場地，直接接觸碎石、雜草等雜物，局部易被擠壓磨損；露天堆放未用防水保溫布覆蓋，陽光暴曬會使膜材局部軟化，受力后易變形變薄。部分施工隊隨意拖拽膜材卷，導致膜材拉伸變形，薄弱區域厚度進一步減小。三、施工環節：操作失范放大厚度問題施工中的不規范操作，不僅會暴露膜材本身的厚度缺陷，還可能人為造成新的厚度不均，是影響**終鋪設效果的關鍵。1. 基面處理不到位蓄水池基底若存在凸起的石塊、樹根或未夯實的凹陷，鋪設膜材時，凸起部位會擠壓膜材使其局部變薄，凹陷部位則因膜材松弛堆疊，看似厚度增加實則受力不均，長期運行后易破損。基底平整度差會導致膜材鋪設時拉力不均，拉伸過度的區域厚度會明顯小于原厚度，形成“局部超薄”問題。2. 鋪設與焊接操作失范鋪設時過度拉伸膜材以貼合基面，會使膜材整體變薄，尤其在邊坡、轉角等部位，為貼合地形易強行拉扯，導致局部厚度大幅下降。焊接時若壓輪壓力調節不當，壓力過大易將膜材焊縫周邊擠壓變薄，形成強度薄弱區；焊接速度與加熱溫度不匹配，也可能導致膜材局部熔融過度而厚度減薄。3. 施工機械碾壓損傷蓄水池施工中的大型工程機械，若不慎碾壓到已鋪設的膜材，會造成局部擠壓變形，嚴重時直接破損；施工人員隨意在膜材上堆放工具、材料，長期重壓會使膜材局部厚度永久性變薄，失去原有防滲性能。四、材料特性：環境影響加劇厚度波動防滲膜自身的物理特性，在復雜施工環境下會發生變化，間接導致厚度均勻性下降。1. 溫度變化引發熱脹冷縮高溫環境下，防滲膜會輕微膨脹，局部可能因受熱不均出現厚度微小波動；低溫環境下膜材變脆，若此時受到外力作用，易出現局部開裂或變薄，尤其在晝夜溫差大的區域施工，這種溫度影響更為明顯。2. 長期受力導致蠕變變薄蓄水池蓄水后，水體壓力及基底沉降會使防滲膜長期處于受力狀態，部分區域因應力集中發生蠕變，表現為厚度逐漸變薄，這種變化初期不易察覺，卻會持續削弱防滲性能。結語：全流程管控，杜絕厚度不均隱患蓄水池防滲膜鋪設厚度不均，是生產、運輸、施工及環境影響等多環節問題的集中體現。要避免這一問題，需從源頭選擇正規廠家的合格產品，規范運輸存儲流程，嚴控施工中的基底處理、鋪設焊接等關鍵工序。只有全流程把控每個細節，才能確保防滲膜厚度均勻，充分發揮其防滲屏障作用，保障蓄水池長期穩定運行。
