久久人人爽人人爽av片-四虎最新在线永久免费-日韩一区二区三区无码a片-99久久国产成人免费网站

歡迎來到泰安佳路通工程材料有限公司！

電話：0538-8660008   手機：18205483839

新聞分類

NEWS

聯(lián)系我們

更多>>

聯(lián) 系 人：張經(jīng)理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：[email protected]

新聞詳細

您現(xiàn)在的位置：首頁 > 新聞動態(tài) >公司新聞

高溫季養(yǎng)殖防滲膜焊接總失敗？5個控溫技巧讓焊縫滴水不漏

瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/7/5
夏季高溫暴曬，養(yǎng)殖防滲膜焊接稍不注意就容易出現(xiàn)虛焊、燒焦問題，直接影響防滲效果。想要在炎炎烈日下保障焊接質(zhì)量？這5個針對性控溫技巧，是夏季施工的必備指南！

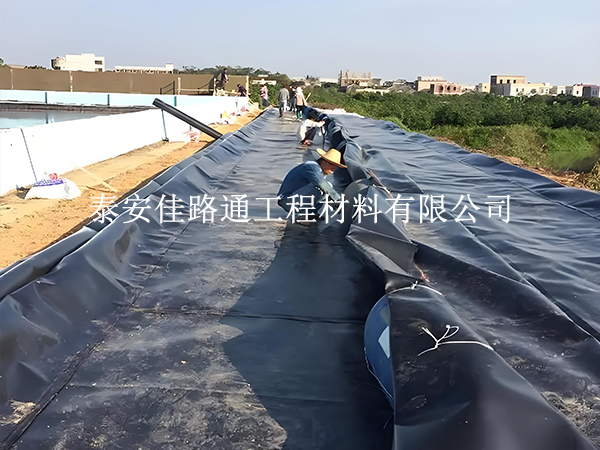

一、避開高溫時段，選對“清涼”施工時間
夏季膜面溫度**高可達60℃以上，此時焊接極易導致膜材過熱。建議：
錯峰作業(yè)：避開11:00-15:00的高溫時段，選擇清晨（6:00-9:00）或傍晚（17:00-19:00）施工。這兩個時間段膜材表面溫度相對較低，焊接時更易控制溫度。
動態(tài)監(jiān)測：施工前用紅外測溫儀測量膜面溫度，若超過40℃，建議暫停焊接，采取降溫措施后再作業(yè)。
二、降低設備基礎溫度，避免“火上澆油”
高溫環(huán)境下，需將焊接設備的基礎溫度比常溫下調(diào)10-20℃：
常規(guī)膜材溫度調(diào)整：0.8mm厚HDPE膜，常溫焊接溫度為280-300℃，夏季需調(diào)整至270-280℃；1.2mm厚膜材，常溫300-320℃，夏季調(diào)整為290-300℃。
分階段測試：每更換一次焊接區(qū)域，先用小塊膜材試焊，觀察焊縫熔漿擠出情況，微調(diào)溫度至**佳狀態(tài)后再正式焊接。
三、多重降溫措施，給膜材“物理降暑”
1、遮陽覆蓋：在焊接區(qū)域上方搭建移動遮陽棚，阻擋陽光直射膜面，可降低膜面溫度10-15℃。
2、風冷輔助：使用工業(yè)風扇或鼓風機，在焊接時對膜面和焊接設備出風口持續(xù)吹風，加速熱量散發(fā)。注意風向與焊接方向一致，避免影響焊接穩(wěn)定性。
3、濕布降溫：提前用濕布擦拭焊接區(qū)域，蒸發(fā)散熱降低膜面溫度，但需確保焊接前膜面完全干燥，防止水汽導致虛焊。
四、關注環(huán)境濕度，靈活調(diào)整參數(shù)
夏季多雨潮濕，空氣濕度超過85%時：
適度升溫：在基礎降低溫度的前提下，適當**5-10℃，加速膜材表面水分蒸發(fā)，保證熔合效果。
加強檢測：每完成10米焊縫，立即用真空檢測儀檢查密封性，壓力需達到25kPa以上，保壓30秒無泄漏。
五、焊接后快速冷卻，穩(wěn)固焊縫結(jié)構(gòu)
焊接完成后，需對焊縫進行快速冷卻處理：
風冷加速：繼續(xù)使用鼓風機對焊縫吹風1-2分鐘，使焊縫快速定型，避免高溫導致變形。
禁止觸碰：冷卻過程中嚴禁用手或工具觸碰焊縫，防止未完全固化的熔漿移位，影響焊接強度。
夏季養(yǎng)殖防滲膜焊接，溫度控制是關鍵！通過錯峰施工、設備調(diào)溫、物理降溫等多重手段，既能避免膜材過熱損傷，又能確保焊縫牢固。掌握這些技巧，高溫季施工也能讓防滲效果穩(wěn)如泰山！如果在施工中遇到問題，歡迎在評論區(qū)交流探討！


相關標簽：
